Fabricação Co. da válvula da bomba de Anhui Fengchi, Ltd. especializa-se na produção de válvulas de manga, válvulas de manga pneumáticas, válvulas de guilhotina e outros produtos, focando em soluções de controle de fluidos em condições de trabalho difíceis, com capacidade de projeto e fabricação de produtos padronizados e de alta pressão da série de válvulas de grampo, é uma empresa nacional de alta tecnologia. A empresa possui muitas patentes de invenção e de modelo de utilidade. Seus produtos são amplamente utilizados nacional e internacionalmente em grandes minas, e apresentam as características de resistência ao desgaste, resistência à corrosão, ausência de manutenção e alta rentabilidade. É um substituto, a melhor escolha para substituir válvulas convencionais.
Fabricação Co. da válvula da bomba de Anhui Fengchi, Ltd. passou sucessivamente a certificação do sistema de gestão da qualidade ISO9001-2015, a certificação do sistema de gestão ambiental ISO14000, a certificação do sistema de gestão de saúde e segurança ocupacional ISO45001, a certificação CE da UE, a certificação Rohs.
A empresa dispõe de equipamentos de vulcanização em grande escala, equipamentos de refino de borracha e muitas instalações de teste de matérias-primas de borracha. Capaz de projetar, fabricar e processar produtos em grande escala.
Aderimos ao princípio de expandir a satisfação do cliente através de produtos de alta qualidade e uma equipe de serviço profissional. Ciclo de manutenção de equipamentos, reduzindo as perdas causadas por tempos de inatividade e manutenção frequentes, oferecendo assim mais vantagens aos clientes. Aguardamos ansiosamente sua escolha da válvula de bomba Fengchi e deixe-nos personalizar uma solução de controle de fluidos sob medida para você de acordo com suas condições de trabalho!

Fabricação Co. da válvula da bomba de Anhui Fengchi, Ltd.
Certificado de honra
  • CE
  • ROHS
  • TR-CU(EAC)
  • Sistema de gestão de qualidade ISO 9001 certificado
  • Certificado de Certificação do Sistema de Gestão de Energia ISO 50001
  • Sistema de Gestão Ambiental ISO 14001 Certificado
  • Sistema de gestão de saúde e segurança ocupacional ISO 45001 certificado
Comentários sobre as mensagens
Centro de notícias
Conhecimento da indústria

Anhui Fengchi Pump Valve Manufacturing Co., Ltd. Fabricante de válvulas de manga flexível com sede no condado de Jingxian, província de Anhui, China. Projetamos e construímos válvulas de passagem completa com manga de elastômero para controle de fluidos abrasivos, corrosivos e com alto teor de sólidos, juntamente com válvulas de mangote pneumáticas, válvulas de guilhotina para lama e bombas de mangueira. Nossa linha é usada em mineração, processamento mineral, tratamento de esgoto, processamento químico, geração de energia e linhas de papel e celulose onde válvulas convencionais com sede metálica sofrem erosão, emperram ou vazam.

A válvula de mangote FNC® fecha comprimindo uma luva de borracha ao longo da linha central, de forma que apenas a luva entre em contato com o meio. Essa única peça de desgaste absorve o impacto das partículas, autolimpa-se a cada passagem e oferece fechamento bidirecional de Classe V. Fornecemos tamanhos DN15 a DN2000, classificações de pressão PN6 a PN40 e atuação manual, pneumática, elétrica e hidráulica.

A nossa gama de válvulas de manga flexível

Fabricamos a família FNC® completa em uma única instalação, desde unidades padrão de corpo fechado até válvulas de grande diâmetro e projetos de corpo aberto para serviços de baixa pressão. Cada estilo de corpo compartilha o mesmo princípio de bucha de passagem total, portanto a decisão de seleção geralmente se resume à pressão da linha, temperatura, espaço disponível entre faces e com que frequência a válvula será reparada.

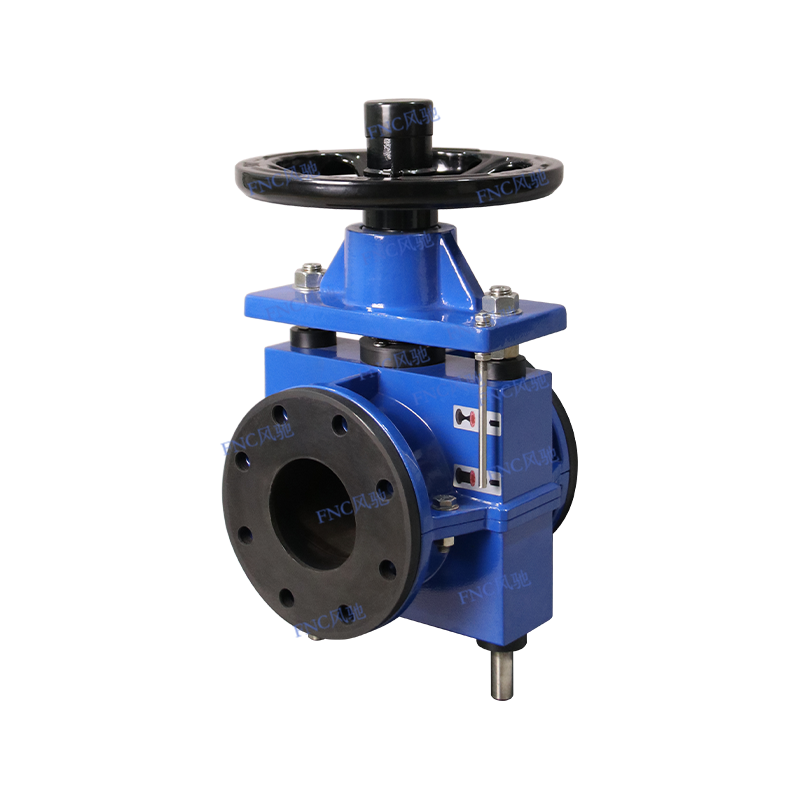

Válvula de manga flexível de corpo fechado

Construção fechada FNC® para serviços industriais padrão. Abertura total, fechamento na linha central, vedação Classe V à prova de bolhas. Adequado para lama mineral, lama e pasta de papel onde a linha deve permanecer vedada à atmosfera.

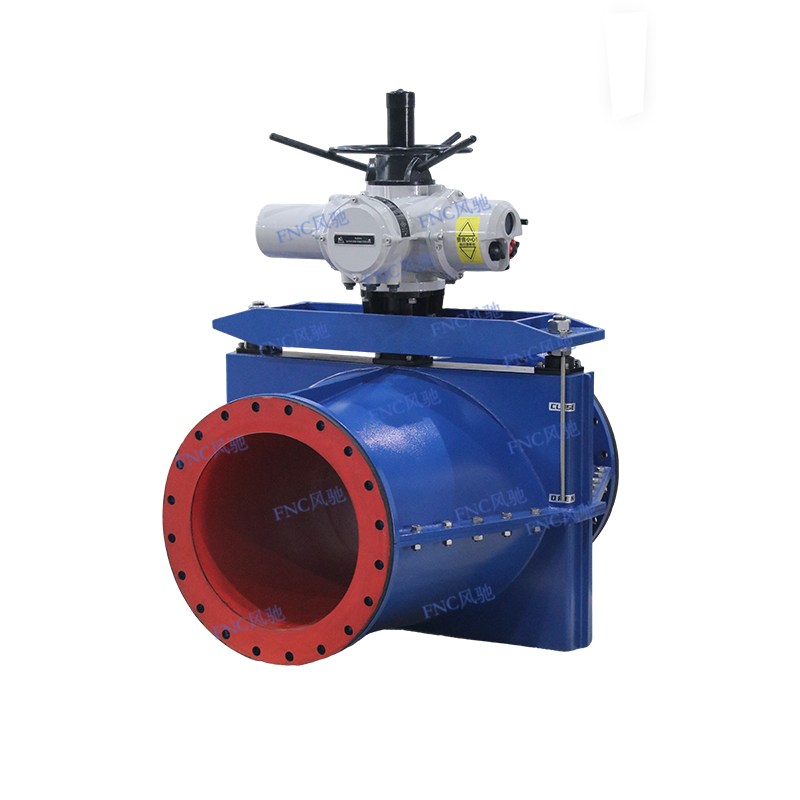

Válvulas de manga flexível de grande diâmetro

DN600 a DN2000. Mangas grandes requerem equipamentos de vulcanização e refino de borracha em larga escala, que operamos internamente. Usado em rejeitos, underflow de espessadores e linhas de transferência de polpa de alto volume.

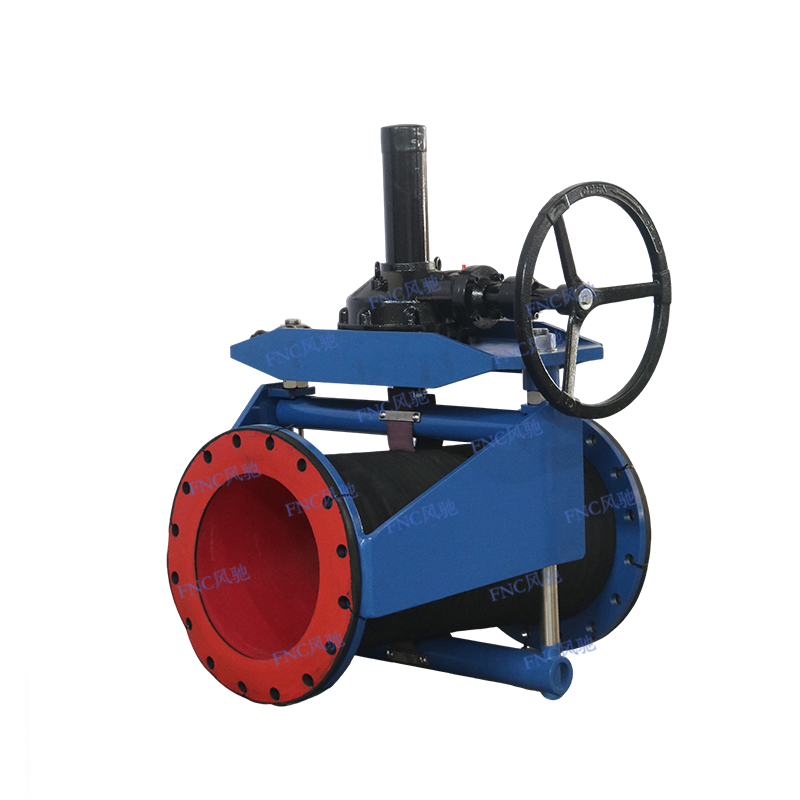

Válvulas de manga flexível de corpo aberto

Construção leve de estrutura aberta a partir de DN80 para meios de baixa pressão, baixa temperatura e não perigosos. Fácil acesso à luva e tolerância ao desalinhamento e vibração do tubo. Padrão de aço macio, AISI316 sob consulta.

Válvulas de manga flexível pneumáticas

Atuadores pneumáticos de ação simples e dupla ação proporcionam fechamento rápido e repetível e são adequados para linhas automatizadas, serviço ligado/desligado de alto ciclo e áreas inflamáveis ou explosivas. Veja nosso Válvulas de manga flexível pneumáticas faixa para dimensionamento do atuador.

Onde as válvulas de manga flexível se encaixam no processo

As válvulas de mangote são escolhidas onde o meio destruiria uma sede metálica: sólidos pontiagudos, polpa fibrosa, lamas cristalizadas, leite de cal, rejeitos, cinzas e soluções químicas agressivas. Como a luva se deforma em torno das partículas em vez de deslizar contra elas, o desgaste é distribuído pelo elastômero em vez de concentrado na borda da sede.

  • Mineração e processamento mineral: alimentação do ciclone, retorno de rejeitos, underflow do espessador, linhas de flotação e reaterro.
  • Águas residuais e esgoto: Dosagem de lodo bruto, areia e cal, onde o fechamento sem obstruções é mais importante do que a vedação hermética de metal com metal.
  • Processamento químico: soluções ácidas, alcalinas e salinas manuseadas com mangas EPDM ou NBR e corpos metálicos isolados.
  • Geração de energia: Pasta de calcário FGD, manuseio de cinzas e recirculação de cinzas pesadas.
  • Celulose e papel: circuitos de estoque e revestimento de alta consistência onde a fibra obstruiria uma válvula de esfera ou gaveta.

Para linhas que necessitam de uma válvula de isolamento deslizante de face dura em vez de uma luva de elastômero, também construímos Válvulas de guilhotina para polpa , e para tarefas de medição fornecemos peristáltica Bomba de mangueira unidades que compartilham o mesmo princípio de mangueira e compressão.

Materiais de manga e correspondência de mídia

A luva de borracha é o componente central e a única parte em contato com o meio do processo. Selecionamos o composto a partir das condições reais de trabalho e não de uma tabela genérica, porque a temperatura, o pH, o tamanho das partículas e a concentração de sólidos alteram a vida útil da manga.

Material da manga Mídia Típica Guia de temperatura Notas
Borracha Natural (NR) Pasta mineral, lama, pasta de papel ≤ 80°C Composto padrão, boa resistência à abrasão
EPDM Ácidos, álcalis, soluções salinas, água quente Até 160 °C dependendo do composto Selecionado para estabilidade química e baixo inchaço
NBR Óleos, combustíveis, lamas gordurosas Até 160 °C dependendo do composto Alternativa resistente a óleo para NR
Outros compostos Específico do aplicativo Confirmado por projeto Composto por pH, tamanho de partícula e corrosividade

Os materiais do corpo são aço carbono, ferro dúctil ou SS304 como padrão, com outras opções disponíveis. As hastes são SS304 e os fixadores SS201, 304 ou 316. Como o corpo nunca toca o meio, uma carcaça econômica de aço carbono pode ser combinada com uma luva de alto desempenho em vez de atualizar toda a válvula para um corpo de liga.

Opções de conexão e atuação

Configuramos a válvula em torno da interface do tubo e da filosofia de controle da linha. As conexões flangeadas são padrão; Padrões wafer, roscados, soldados, de braçadeira e de alta pressão estão disponíveis dependendo do tamanho e da classificação.

Atuação Compatibilidade de pressão/tamanho Nível de automação Dever Típico
Volante ≤ PN16, DN15–DN200 Manuais Ramais, pequenos equipamentos, laboratórios
Engrenagem sem-fim ≤ PN25, DN50–DN400 Manuais, lockable Minas subterrâneas, lama corrosiva, serviço manual de alto torque
Pneumático (ação simples/dupla) ≤ PN40, DN15–DN1200 Semiautomático / automático Liga/desliga de alto ciclo, atmosferas explosivas
Elétrico (liga-desliga / modulante) ≤ PN40, DN15–DN1500 Totalmente automático Monitoramento remoto, controle de fluxo em circuito fechado
Hidráulico PN40–PN160, DN500–DN2000 Semiautomático / automático Enchimento de alta pressão, transporte de lama grande, desligamento de emergência
Modulação pneumática com posicionador ≤ PN25, DN15–DN600 Totalmente automático Dosagem, regulação de fluxo, controle de concentração

Os atuadores pneumáticos podem ser fornecidos com válvulas solenóides, chaves fim de curso e preparação de ar para que a válvula chegue pronta para o sistema de controle da planta. As unidades modulantes elétricas aceitam sinais de controle padrão para operação em malha fechada. Confirmamos a interface durante a configuração em vez de assumir um padrão.

Valor de engenharia e controle de qualidade

Somos a principal unidade de elaboração do padrão industrial chinês para válvulas de mangote e uma empresa nacional de alta tecnologia que detém patentes de invenções e modelos de utilidade. Nossa base de fabricação inclui equipamentos de vulcanização em larga escala, equipamentos de refino de borracha e instalações de teste de matérias-primas de borracha, o que nos permite produzir luvas consistentes em grandes diâmetros, em vez de apenas pequenos tamanhos padrão.

  • Composição e vulcanização de borracha interna: controla a espessura, dureza e uniformidade da parede da luva, que governam diretamente a qualidade do fechamento e a vida útil.
  • Teste de matéria-prima: a borracha recebida é verificada antes de entrar na produção, reduzindo falhas prematuras da luva.
  • Usinagem de peças grandes: os componentes do corpo e da barra de pressão são usinados para se adequarem à geometria da luva e às dimensões face a face exigidas.
  • Sistemas de gestão: Gestão de qualidade ISO 9001, gestão ambiental ISO 14001, saúde e segurança ocupacional ISO 45001 e certificação de gestão de energia ISO 50001, além de certificação EU CE, RoHS e TR-CU (EAC).

Cada válvula é montada em torno de uma luva testada e a geometria de fechamento é verificada para que a luva vede ao longo de todo o furo, em vez de em uma única linha de contato. Quando um projeto exigir inspeção documentada, concordamos com o escopo e os registros do teste antes da fabricação.

Instalação, manutenção e facilidade de manutenção

A bucha de passagem total não deixa cavidades ou cantos mortos, de modo que a linha drena de forma limpa e a perda de pressão permanece baixa. O fechamento da linha central forma um venturi suave e fechado que libera partículas cristalizadas a cada curso, razão pela qual essas válvulas raramente emperram, mesmo em serviços com alto teor de sólidos.

  • Instale com folga suficiente para substituição da luva; projetos de corpo aberto proporcionam acesso direto sem remover toda a válvula.
  • As unidades pneumáticas precisam de um fornecimento de ar seco e estável na pressão especificada; a flutuação da pressão do ar causa fechamento parcial e desgaste irregular da luva.
  • A manga é a única peça de desgaste. Substituí-lo restaura a válvula para uma condição quase nova, em vez de substituir todo o corpo e o atuador.
  • Fornecemos luvas de reposição e podemos aconselhar sobre intervalos de inspeção com base na frequência de curso e carga de sólidos.

Como o corpo e o atuador são reutilizáveis, o custo do ciclo de vida está concentrado em um único componente consumível. Essa é a principal razão pela qual nossas válvulas são usadas para substituir válvulas convencionais com sede metálica em linhas abrasivas.

Informações que usamos para configurar sua solução

Para preparar uma configuração e cotação adequadas, trabalhamos a partir do ponto de trabalho real e não de um tamanho nominal. As informações a seguir nos permitem selecionar o estilo do corpo, o composto da luva, a conexão e o atuador em uma única passagem.

Entrada do projeto Por que precisamos disso
Diâmetro nominal e padrão de tubo Define o tamanho do furo e as dimensões face a face
Média, concentração de sólidos e tamanho de partícula Determina o composto da bucha e a tolerância à abrasão
Pressão operacional e classificação de pressão Seleciona o estilo do corpo, o tipo de conexão e a força do atuador
Faixa de temperatura e pH Confirma a compatibilidade do elastômero e do material do corpo
Atuação and control signal Combina a válvula com o sistema de controle da planta
Frequência e serviço do ciclo Dimensiona o atuador e prevê a vida útil da luva
Inspeção, documentação e escopo de entrega Define registros de teste, requisitos de embalagem e envio

Envie as condições de trabalho e retornaremos uma configuração com estilo de carroceria, material de luva, conexão e acionamento recomendados, juntamente com os desenhos e dados necessários para aprovação. A personalização está disponível no design da luva, no material do corpo e na disposição do atuador.

Perguntas frequentes

Quais tamanhos e classificações de pressão a Fengchi pode fornecer?

Nossas válvulas de mangote abrangem DN15 a DN2000 e PN6 a PN40, com a classificação exata dependendo do tamanho, tipo de conexão e método de atuação. Válvulas de grande diâmetro de DN600 a DN2000 são produzidas internamente usando nossos equipamentos de vulcanização e refino de borracha em larga escala.

Como é que uma válvula de mangote atinge zero fugas com sólidos na linha?

A vedação vem da compressão total da luva de elastômero ao longo da linha central, e não do contato metal com metal. A luva colapsa completamente ao longo do furo, de modo que partículas, fibras e meios viscosos não conseguem criar um caminho de desvio. Isso proporciona desligamento bidirecional Classe V e autolimpeza em cada curso.

Qual material de luva deve ser usado para um meio corrosivo ou de alta temperatura?

As mangas NR padrão são adequadas para lama mineral, lama e pasta de papel até 80 °C. Para ácidos, álcalis e soluções salinas selecionamos EPDM, e para meios oleosos NBR. Outros compostos estão disponíveis, com capacidade de temperatura de até 160 °C dependendo da formulação. Combinamos o composto com o pH, temperatura, tamanho de partícula e corrosividade do meio real.

As válvulas podem ser integradas em um sistema de controle automatizado?

Sim. Fornecemos atuadores pneumáticos de simples e dupla ação, atuadores elétricos liga-desliga e moduladores, atuadores hidráulicos e unidades modulantes pneumáticas com posicionadores. Válvulas solenóides, chaves fim de curso e preparação de ar podem ser incluídas para que a válvula interaja diretamente com o sistema de controle da planta.

Que manutenção requer uma válvula de mangote?

A manga é a única peça de desgaste. Quando chega ao fim de sua vida útil, a substituição da luva restaura a condição da válvula para uma condição quase nova sem substituir o corpo ou o atuador. Os designs de corpo aberto permitem acesso direto para trocas mais rápidas de mangas. Fornecemos luvas de reposição e podemos aconselhar sobre intervalos de inspeção com base na frequência do ciclo e na carga de sólidos.

Quais certificações suportam as válvulas de mangote Fengchi?

Nossa fabricação é coberta pela gestão de qualidade ISO 9001, gestão ambiental ISO 14001, saúde e segurança ocupacional ISO 45001 e certificação de gestão de energia ISO 50001, juntamente com a certificação CE, RoHS e TR-CU (EAC) da UE. Somos também a principal unidade de elaboração do padrão industrial chinês para válvulas de mangote e uma empresa nacional de alta tecnologia.
