Válvulas de manga flexível pneumáticas explicadas: guia de design, aplicações e seleção

O que torna as válvulas de manga flexível pneumáticas diferentes das válvulas convencionais

Na engenharia de controle de fluidos, a maioria dos tipos de válvulas dependem de componentes mecânicos – comportas, esferas, plugues ou discos – que entram em contato direto com o meio que flui através do sistema. Essas peças internas estão sujeitas a desgaste, corrosão e incrustações, principalmente quando o meio contém sólidos abrasivos, produtos químicos agressivos ou lamas viscosas. As válvulas de mangote pneumáticas adotam uma abordagem fundamentalmente diferente. Em vez de inserir uma obstrução mecânica no caminho do fluxo, eles usam uma luva de borracha flexível como único componente de fluxo. Quando o ar pressurizado é introduzido na carcaça da válvula ao redor da luva, ele comprime a luva por fora, fechando-a e interrompendo o fluxo. Quando a pressão do ar é liberada, a luva retorna à sua posição original aberta sob sua própria elasticidade, restaurando o fluxo total sem que nenhuma peça mecânica toque o meio.

Esta filosofia de design oferece operação pneumática válvulas de mangote uma vantagem decisiva em aplicações onde as válvulas convencionais falham prematuramente ou requerem manutenção proibitivamente frequente. A ausência de componentes mecânicos internos significa que não há sedes que possam sofrer erosão, nem hastes que possam sofrer corrosão, nem cavidades onde os meios possam se acumular e causar bloqueios. O resultado é uma válvula inerentemente autolimpante, altamente confiável e excepcionalmente adequada para ambientes industriais exigentes.

Como funciona o mecanismo de manga de borracha na prática

A luva de borracha da válvula é o elemento de engenharia que define todas as válvulas de mangote pneumáticas. É o único componente com o qual o meio do processo entra em contato, o que significa que a seleção do material da luva é a decisão mais crítica no processo de especificação da válvula. A luva deve ser quimicamente compatível com o meio, capaz de suportar temperaturas operacionais e flexível o suficiente para completar milhares de ciclos de abertura e fechamento sem trincas por fadiga ou deformação permanente.

O princípio operacional é simples, mas eficaz. O ar pressurizado — fornecido por uma linha de ar comprimido padrão — é direcionado para o espaço anular entre a carcaça externa da válvula e a luva de borracha. À medida que a pressão do ar aumenta, ela atua uniformemente na superfície externa da luva, fazendo com que ela desmorone para dentro de todos os lados simultaneamente. Esta compressão uniforme e circunferencial produz uma vedação completa e estanque em todo o diâmetro da válvula. Ao contrário das válvulas gaveta ou válvulas borboleta, que criam uma vedação por meio de contato mecânico linear ou rotativo, o mecanismo de aperto elimina a turbulência, a queda de pressão e o desgaste de obstrução parcial que esses projetos produzem em posições intermediárias.

Quando o ar comprimido é expelido do invólucro - seja pela ventilação para a atmosfera ou pelo estado de comutação do sistema de controle - a elasticidade inerente da luva de borracha faz com que ela retorne à sua forma cilíndrica totalmente aberta. Esta ação de autorrestauração não requer mola de retorno, mecanismo de reversão do atuador e nenhuma assistência externa, o que simplifica o projeto geral do sistema e reduz possíveis pontos de falha.

Padrão Válvulas de manga flexível pneumáticas : Design e especificações principais

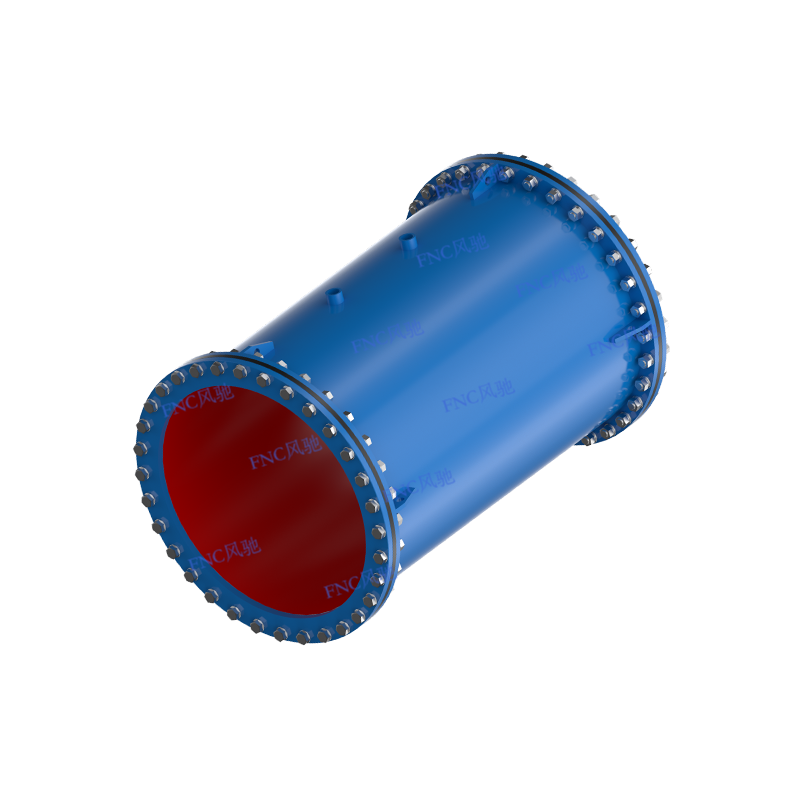

Padrão air operated pinch valves represent the most widely used configuration in industrial fluid control. They are designed for straightforward on/off service — fully open or fully closed — in applications where the primary requirements are reliable shutoff, low maintenance, and resistance to abrasive or corrosive media. The standard configuration consists of a rigid outer casing, typically manufactured from cast iron, carbon steel, or stainless steel, and a replaceable rubber sleeve that runs the full internal length of the valve body.

A carcaça tem dois propósitos: fornece a rigidez estrutural necessária para conter a pressão do ar atuante e protege a luva de borracha contra danos mecânicos externos. As portas de entrada de ar na carcaça conectam-se ao fornecimento de ar comprimido da planta através de uma válvula solenóide ou controle manual, permitindo que a válvula seja integrada em sistemas automatizados de controle de processo com complexidade mínima. As válvulas de mangote pneumáticas padrão estão disponíveis em uma ampla variedade de diâmetros nominais, normalmente de 10 mm a 400 mm ou maiores para aplicações industriais pesadas, e são classificadas para pressões operacionais que variam de acordo com o material da luva e o design da carcaça.

Os principais parâmetros de especificação para válvulas de mangote pneumáticas padrão incluem:

• Diâmetro nominal do furo — determina a capacidade de fluxo e deve corresponder ao diâmetro da tubulação para desempenho ideal
• Material da manga — borracha natural, EPDM, NBR, neoprene ou silicone, dependendo da química do meio e da faixa de temperatura
• Material da carcaça — ferro fundido para serviços gerais, aço inoxidável para ambientes higiênicos ou corrosivos
• Faixa de pressão de ar de atuação — normalmente de 4 a 8 bar, embora varie de acordo com o tamanho da válvula e a dureza da luva
• Tipo de conexão final – flangeada, rosqueada ou deslizante para atender diferentes configurações de tubulação
• Posição à prova de falhas — normalmente aberta ou normalmente fechada, determinada pela configuração do ar de controle

Indústrias e aplicações onde as válvulas de mangote se destacam

As válvulas de mangote pneumáticas estabeleceram uma forte presença em uma ampla gama de indústrias precisamente porque suas vantagens de design se alinham com alguns dos cenários de controle de fluidos mais desafiadores no processamento industrial. Qualquer aplicação que envolva meios que possam danificar, obstruir ou corroer uma válvula convencional é uma forte candidata à tecnologia de válvula de mangote.

Mineração e Processamento Mineral

Polpas contendo partículas abrasivas grossas – concentrados de minério, rejeitos e água de processo carregada com sólidos finos – destroem rapidamente sedes e vedações de válvulas convencionais. As válvulas de mangote pneumáticas lidam com esses meios com facilidade, pois as partículas abrasivas passam através do furo liso e desobstruído da luva de borracha sem criar desgaste em qualquer superfície metálica. A luva em si é o único componente de desgaste e sua substituição é simples e barata em comparação com o custo de reconstrução de um conjunto de válvula convencional.

Tratamento de Águas Residuais e Esgoto

Os fluxos de águas residuais e de esgoto contêm materiais fibrosos, areia e sólidos biológicos que emperram e obstruem as válvulas convencionais. O design de passagem total e resistente a entupimentos das válvulas de mangote pneumáticas padrão permite que esses materiais passem sem obstruções. A ação de aperto também proporciona um efeito de limpeza no fechamento, limpando a zona de vedação de quaisquer fibras ou partículas presas e garantindo um fechamento confiável em cada ciclo.

Processamento Químico e Farmacêutico

Produtos químicos agressivos que atacam o interior da válvula metálica estão contidos com segurança dentro da capa de borracha quimicamente resistente. As aplicações farmacêuticas se beneficiam do furo higiênico e sem fendas da luva, que evita o crescimento bacteriano e simplifica a validação da limpeza. As mangas de silicone, em particular, atendem aos requisitos Classe VI da FDA e USP para contato direto com meios farmacêuticos.

Produção de Alimentos e Bebidas

Produtos alimentícios viscosos — molhos, purês e produtos lácteos — fluem através de válvulas de mangote sem as quedas de pressão ou restrições de fluxo impostas pelas válvulas de diafragma ou borboleta. A compatibilidade de limpeza no local das mangas de borracha de qualidade alimentar torna as válvulas de mangote pneumáticas uma escolha prática e higiênica para linhas de produção de alimentos.

Selecionando o material correto da luva para sua aplicação

Como a luva de borracha é o único componente em contato com o meio do processo, a seleção do material é a decisão de engenharia mais importante na especificação de qualquer válvula de mangote pneumática. O uso de um material de luva incompatível resultará em rápida degradação, perda de desempenho de vedação e contaminação potencial do fluxo do processo. A tabela a seguir fornece um guia prático para os materiais de bucha mais comuns e suas aplicações apropriadas:

Instalação, manutenção e custo total de propriedade

Um dos argumentos práticos mais convincentes para as válvulas de mangote pneumáticas — e as válvulas de mangote pneumáticas padrão em particular — é o seu baixo custo total de propriedade durante uma vida útil completa. O preço de compra inicial de uma válvula de mangote é geralmente comparável ou inferior ao de válvulas esfera ou borboleta equivalentes projetadas para condições de serviço semelhantes. Mas a verdadeira vantagem em termos de custos surge ao longo do tempo, através da redução das despesas de manutenção e de intervalos de manutenção prolongados.

A instalação é simples. As válvulas de mangote pneumáticas padrão são dispositivos em linha que se conectam a tubulações flangeadas padrão, requerem apenas uma conexão de fornecimento de ar comprimido e podem ser conectadas a circuitos de controle de válvula solenóide existentes sem modificação. Não há necessidade de suportes de tubos especiais, suportes de atuadores ou hardware de montagem complexo. A orientação da válvula é flexível – as válvulas de mangote podem ser instaladas horizontalmente, verticalmente ou em qualquer ângulo sem afetar o desempenho, desde que a conexão de ar de atuação permaneça acessível.

A manutenção de válvulas de mangote pneumáticas é limitada quase inteiramente à inspeção e substituição periódica das mangas. Como a luva é o único componente de desgaste, o pessoal de manutenção não precisa desmontar a carcaça, substituir sedes, reafiar as faces de vedação ou reembalar as vedações da haste. A substituição da manga na maioria das válvulas de mangote pneumáticas padrão pode ser concluída em menos de trinta minutos por um único técnico com ferramentas manuais básicas, reduzindo significativamente o tempo de inatividade para manutenção em comparação com os tipos de válvulas convencionais. O custo de uma luva de reposição é uma pequena fração do custo de um conjunto completo de válvula, tornando o orçamento de manutenção a longo prazo previsível e gerenciável.

Ao avaliar o custo total de propriedade de válvulas de mangote pneumáticas, os seguintes fatores favorecem-nas consistentemente em relação às alternativas convencionais:

• Nenhuma peça metálica interna que possa ser corroída, corroída ou emperrada — eliminando os modos de falha mais comuns de válvulas convencionais em serviços abrasivos ou corrosivos
• Substituição da luva como única tarefa de manutenção — reduzindo o tempo de mão de obra e os requisitos de estoque de peças sobressalentes
• Projeto de passagem total que elimina queda de pressão e permite pigging ou lavagem da linha sem remoção da válvula
• Atuação simples de ar comprimido que se integra a qualquer sistema de controle pneumático padrão sem instrumentação adicional
• Longa vida útil da camisa em aplicações apropriadas — muitas vezes excedendo um milhão de ciclos sob condições operacionais otimizadas

Para engenheiros de processo e gerentes de compras que avaliam soluções de válvulas para aplicações em meios difíceis, as válvulas de mangote pneumáticas — especialmente as válvulas de mangote pneumáticas padrão em serviços liga/desliga de rotina — oferecem consistentemente o menor custo combinado de aquisição, operação e manutenção. Sua simplicidade mecânica, versatilidade de materiais e resistência inerente aos modos de falha que aumentam os custos em instalações de válvulas convencionais fazem delas uma das tecnologias de controle de fluidos mais confiáveis ​​e econômicas disponíveis em toda a gama de aplicações industriais modernas.
